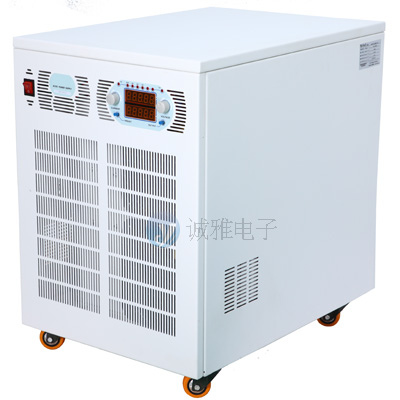

系列線性直流穩壓穩流電源內部采用線性串聯和可控硅調整模式，具體超高的高精確度、高穩定度、低紋波系數以及高抗干擾等特性，主要應用于科研單位、實驗室和電子產線等需要高精度直流穩壓穩流電源測試時使用。屬線性電源，精密測試電源 目前國內已有眾多直流電機、直流控制器、電容器、繼電器、電阻器等生產企業使用 RD 系列直流穩壓穩流電源用于產品測試和老化，另外眾多科研單位、軍工電子研究所、航空電器、有色金屬等單位，使用此電源進行高精度電源供應下的科研工作，廣受贊譽。 |
|
|
性能特點： |
|
|
1、 輸出顯示：輸出電壓電流 LED 數字顯示 2 、電源規格：輸出電壓 0-2000V, 輸出電流 0-10000A ，輸出功率 600KW 以內可選； 3 、恒壓恒流：輸出恒壓恒流自動切換，電壓電流值可從零至額定值線性調節； 4 、保護功能：過壓保護、過流保護、過溫保護、欠壓保護、過載保護； 5 、短路特性：本機工作狀態下長時間短路； 6 、外接補償：本機可選外接補償，可降低因輸出回路較長等造成的壓降； 7 、過壓佑護值：輸出過壓佑護值可調，保護后切斷輸出并鎖定，重新開機恢復； 9 、外控功能：可選 0-5V 或 4-20mA 信號控制電源的輸出電壓和電流；（選配） 10 、定時功能：可選定時開關機功能；（選配） 11 、通信功能：可選數據接口，與計算機連接控制，或與 PLC 連接。（選配） |
|
|
|
|
|
產品區別 : 1 、改進型電子電路，優化安全性能，保護更齊全； 2 、管道式散熱通道，有效降低溫長，性能更穩定； 3 、優化整流濾波技術，高精度電源輸出指標； 4 、優化信號傳輸技術，有效提高電源精度。 5 、提供優于開關型及硅整流型的線性直流電源參數，紋波系數更低，抗干擾能力更強。 |
|
|
|
|
|
使用場合： 1 、電機類：電動車電機、電動車控制器、直流馬達測試?yán)匣?/span> 2 、電具類： LED 測試及老化、節能燈泡測試及老化、燈具測試、鎢絲氣化等 3 、汽車類：汽車電子、大功率直流電機、汽車電機控制器、車用燈光、點煙器、汽車影音測試及老化等 4 、電子器件類：電容器、電阻、繼電器、晶體管、傳感器等 5 、顯示器類：顯示屏、液器屏、觸摸屏、車載 DVD 、手機顯示器等 6 、電化學類：電解、電鍍、陽極氧化、有色金屬研究等 7 、其他需要直流電源供應的產品測試及研發，如磁控管等。。。 8 、備選功能： ( 選配 ) 1 、外控功能：可選 0-5V 或 4-20mA 信號控制電源的輸出電壓和電流； 2 、定時功能：可選定時開關機功能； 3 、通信功能：可選數據接口，與計算機連接控制，或與 PLC 連接。 |
|
|
技術參數： |
|
|
交流輸入 |
|
|
10KW 以上三相 380V±10% |
|
|
直流輸出 |
電壓 0- 額定值可調 電流 0- 額定值可調 |
|
穩壓精度 |
源效應： ≤0.1% 有效值（輸入電源電壓變化 ±10% 時引起的輸出電壓的變化率） |
|
時漂： ≤0.3% 有效值（電源連續工作時間大于 8 個小時引起的輸出電壓的變化率） |
|
|
溫漂： ≤0.03% 有效值 /℃ （電源使用環境溫度范圍內由環境溫度變化引起的輸出電壓的變化率） |
|
|
負載效應： ≤0.3% 有效值（電源輸出電流從零至額定值變化時引起的輸出電壓變化率） |
|
|
穩流精度 |
效應： ≤0.1% 有效值（輸入電源電壓變化 ±10% 時引起的輸出電壓的變化率） |
|
時漂： ≤0.8% 有效值（電源連續工作時間大于 8 個小時引起的輸出電壓的變化率） |
|
|
溫漂： ≤0.03% 有效值 /℃ （電源使用環境溫度范圍內由環境溫度變化引起的輸出電壓的變化率） |
|
|
負載效應： ≤0.3% 有效值（電源輸出電流從零至額定值變化時引起的輸出電壓變化率） |
|
|
輸出紋波 |
穩壓狀態： ≤ 0.1%+10mV （ rms ）（有效值） |
|
穩流狀態： ≤ 0.2%+10mA （ rms ）（有效值） |
|
|
輸出顯示 |
4 位半數字表 精度 ： ±1% +1 個字 |
|
顯示格式 00.00V-19.99V ； 000.0V-199.9V ； 0000V-1999V ； |
|
|
電壓電流設定 |
10 圈電位器 |
|
過壓保護 |
內置 O.V.P 保護，保護值為額定值 +5% ，保護后關閉輸出，重新開機解鎖 |
|
過流保護 |
過載、短路、定電流輸出 |
|
溫度保護 |
內置 O.T.P 保護，保護值為 85℃±5% （散熱器溫度），保護后關閉輸出 |
|
輸出極性 |
輸出正 ( ＋ ) 、負 ( － ) 可以任意接地 |
|
散熱方式 |
強制風冷 |
|
操作環境 |
室內使用設計，溫度： 0℃ ～ 40℃ ；濕度： 10 ％～ 85 ％ RH |
|
儲存環境 |
溫度： -20℃ ～ 70℃ ；濕度： 10 ％～ 90 ％ RH |
